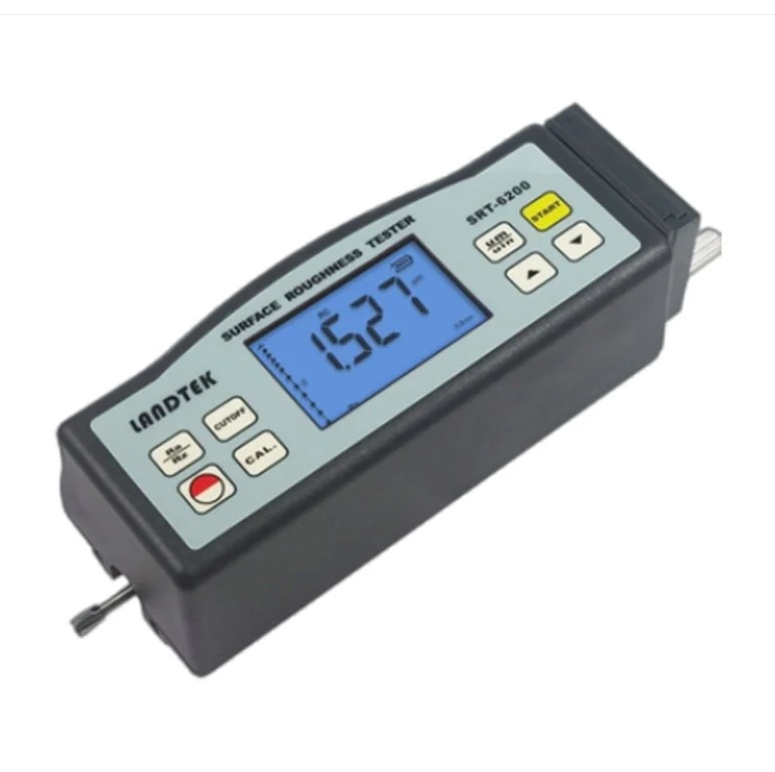

製品型番：SRT6200
1. 特徴 この測定器はコンピュータ技術を使用しており、国家規格 GB/T 6062 および ISO、DIN、ANSI、JIS の 4 つの規格に準拠しており、さまざまな機械加工部品の表面粗さを測定できます。選択した測定条件に従って計算され、対応するパラメータが表示され、すべての測定パラメータが LCD に明確に表示されます。ワークの表面粗さを測定する場合、センサをワークの測定面に置き、装置内の駆動機構によりセンサを一定速度で測定面に沿ってスライドさせ、センサが測定面の粗さをセンシングします。内蔵の鋭利なスタイラスにより、ワークの測定表面の粗さによってスタイラスが変位し、それによってセンサーのインダクタンスコイルのインダクタンスが変化し、それによって位相の出力端で測定表面の粗さに比例したアナログ信号が生成されます。この信号は増幅とレベル変換の後、データ収集システムに入り、収集されたデータに対してデジタル フィルタリングとパラメータ計算が実行され、測定結果が LCD に表示され、PC と通信できます。データ分析と印刷を実現します。＊マルチパラメータ測定：Ra.Rz;＊高精度誘導センサー;* 4 つのフィルタリング方法: RC.PC-RC.GAUSS.DP;* 内蔵リチウムイオン充電式バッテリーと充電制御回路、大容量;＊メカトロニクス設計、小型、軽量、使いやすく、標準RS232インターフェース内蔵
PCと通信できます。＊自動シャットダウン機能付き。 この時計には 2 つのシャットダウン方法があります。1 つは手動シャットダウン、もう 1 つは 5 分間のキーボード操作です。＊メートル・インチ換算機能付き。
2つのパラメータ
ディスプレイ: ブルーバックライト、4 桁表示、10mm LCD 測定パラメータ：Ra、Rz 測定範囲: Ra: 0.05-10.00um/1.000-400.0uinch、Rz: 0.020-100.0um/0.780-4000uinch 精度: ±10% 以下 指示値のばらつき：6%以内 センサー： 測定原理: 誘導式 半径：10μm 素材: ダイヤモンド 測定力：16mN（1.6gf） 角度: 90° 縦方向半径: 48mm 最大ドライブストローク: 17.5mm/0.7インチ サンプリング長 l (オプション): 0.25mm、0.8mm、 2.5mm ドライブ速度: 測定するとき サンプリング長=0.25mmの場合、Vt=0.135mm/s サンプリング長=0.8mmの場合、Vt=0.5mm/s サンプリング長=2.5mmの場合、Vt=1mm/s 復帰時 Vt=1mm/ 解決： 測定値が10μm未満の場合は0.001μm 10μm≦測定値<100μmの場合は0.01μm 測定値≧100μmの場合0.1μm 評価長さ: 1~5 l オプション 電源：内蔵リチウムイオン充電池1個。 作業環境: 温度: 0 ～ 50℃、 湿度: < 85% RH 外形寸法：140×52×48mm
LS210 絶縁ガラス厚さ計 LS210 厚さ計 デジタルガラス厚さ計 LS210 は、光学反射の原理を利用してガラスの片面の厚さを測定します。特に、スケールやノギスなどの一般的な測定ツールが使用できない、または操作が難しい測定場面に最適です。建築用合わせガラス（複層ガラス）の窓の厚み測定。 空気合わせガラスの測定では、2層のガラスと中間の空気層の厚みも同時に求めることができます。この機器は CCD 検出と LCD ディスプレイを使用しているため、操作が簡単で、測定が迅速かつ信頼性が高くなります。 1: LS210の構造とパラメータ
1.外形寸法：長さ130mm×幅70mm×高さ28mm
2.楽器の重量: 200 グラム
3.測定精度：±0.2mm
4．測定範囲：ガラス厚0～60mm、エアサンドイッチ0～35mm
5.電池：単4形アルカリ乾電池4本
2: 測定動作
本装置はガラスによる光の反射の原理に基づいて作られており、反射光は装置背面のリニアアレイCCDで集光されます。 使用時は、LS210の背面を測定するガラス面にぴったりと平らに置き、「 」キーを短く押すと測定状態になり、約1秒で測定が完了します。
断熱ガラスの測定結果を図 2 に示します。P1 はガラスの最初の層の厚さであり、測定値は 11.88 mm、AIR は空気中間層の厚さで、測定値は 20.00 mm です。ガラスの 2 番目の層の厚さ、測定値は 11.88 mm。
単層ガラスの測定結果を図3に示します。P1は現在のガラスの厚さであり、測定値は9.90mmであり、P2はN/Aを示し、空気中間層および2層目が存在しないことを示します。ガラス。
図 4 に、適切なデータが測定されなかった画面を示します。考えられる原因は次のとおりです。
a) 機器の背面がガラス表面に近くない。
b) LOW-E 層の反射率が高すぎます (反射率が 70% を超えています)。ガラスの反対側でテストしてみてください。
c) 外部光が強すぎるため、テスト中は装置の背面が太陽光に当たることを避けてください。 3：注意事項
1.測定するガラスの表面をきれいに保つと、測定精度が向上します。
2. テスト時に複数のガラスを重ねないようにしてください。不正確なテスト結果が生じる可能性があります。
3. 装置背面の検出器は、アルコールに浸した柔らかい布や綿棒で拭いてください。他の有機溶剤を含ませた布で拭かないでください。
4. 測定精度を向上させるため、機器の背面を太陽に向けた状態でのテストは避けてください。
5. レーザーを直接見ないでください。
6. 腐食性のものとの接触を避け、高温多湿の環境を避けてください。 |
製品番号： 形E3S-GS30P3 商品名： TT240膜厚計 特徴： TT240 膜厚計 [TT240] 統計には、平均値 (MEAN)、最大値 (MAX)、最小値 (MIN)、テスト数 (NO.)、標準偏差 (S.DEV) の 5 つがあります。 膜厚計TT240の特長
連続測定方式(CONTINUE)と単回測定方式(SINGLE)の2つの測定方式を備えています。
これには、ダイレクト モード (DIRECT) とグループ モード (APPL) の 2 つの動作モードがあります。
統計には、平均値 (MEAN)、最大値 (MAX)、最小値 (MIN)、テスト数 (NO.)、標準偏差 (S.DEV) の 5 つがあります。
ゼロ点校正と二点校正を実行でき、基本的な校正方法を使用してプローブのシステム誤差を補正できます。
ストレージ機能付き: 300 個の測定値を保存できます。
削除機能付き：測定中に現れた単一の疑わしいデータを削除するか、新しい測定を容易にするために記憶領域内のすべてのデータを削除します。
制限値を設定可能: 制限値を超えた測定値に対する自動アラーム。
印刷機能付き：測定値や統計値を印刷できます。
PCと通信する機能があり、測定値と統計値をPCに送信してデータをさらに処理できます。
電源不足電圧表示機能付き。
操作中にビープ音が鳴ります。
エラープロンプト機能付き。
自動シャットダウン機能付き。
測定範囲(μm) | 測定対象基板の最小曲率半径(mm) | 基板の最小領域の直径(mm) | 下限分解能(μm) | 指示誤差(μm) | ゼロ点校正 | 2点校正 | 0～1250 | 凸3 | F5 | 0.1 | ±(3%H+1.5) | ±[(1%～3%)H+1.5] |
TT240 膜厚計 標準構成
TT240ホスト(N1プローブ付) 1式
標準タブレット 5 台
アルミニウムベース1個
単3形アルカリ電池2本
オプションパーツ
TA220Sプリンター 1台
通信ケーブル1本
通信ソフト1本
1 ゴム製シース
TIME2136 超音波膜厚計 GDK-6-5DN2 製品説明： TIME®2136 (TT360 の旧モデル) は、 Times Group が発売したポータブル超音波厚さ計の新世代です。 2素子プローブマルチエコー「浸透コーティング」測定方式を採用しているため、測定点のコーティングを除去する必要がなく、ユーザーの時間とコストを節約できます。 特徴： ● 標準プローブを自動的に識別するか、プローブ周波数を手動で設定します。 ● 分解能は 0.001 mm、0.01 mm オプション、または 0.0001 インチ、0.001 インチオプションです。 ●2素子プローブ・マルチエコー「浸透コーティング(塗装)」測定方式。 ●アラーム機能があり、厚み測定の上限・下限を設定できます。 ●差分モードでは、測定した厚さとユーザーが設定した公称厚さの差を表示できます。 ● 最大 500 件の測定値を保存します。 ●シリアル出力ポートを介してTA230プリンタやパソコンにデータを出力できます。 ●さまざまな材質の測定が可能です。
|
