American Fluke A40B シリーズ高精度シャント

詳しい紹介

概要：

正確なACおよびDC電流測定用

A40B AC/DC 高精度シャント アセンブリには、14 個の低インダクタンス同軸シャント、さまざまな接続アダプタおよびコネクタ、および頑丈な輸送/保管ケースが含まれています。このシャントは、0.1mA ～ 100A の電流を測定するために使用され、実験室で AC および DC 電流を直接測定し、AC-DC 変換測定を実行できます。 A40B シャントの抵抗値は安定性が高く、自己発熱係数が低く、温度係数が低いです。したがって、A40B シャントは DC から 100kHz までの AC 電流を直接測定するために使用でき、現在市場で最も正確なシャントです。従来の複雑なAC/DC変換方法を必要とせず、簡単な操作で高精度の電流測定が可能になりました。

• 高精度キャリブレータと高精度電流源を簡単に校正

• 0.1mAから100Aまでの広範囲の電流の精密測定に適しています。

• DC電流から100kHzまでのAC電流測定に最適

• さまざまな測定範囲をカバーし、さまざまなアプリケーションに対応する 14 個の個別のシャント

• AC/DCコンバータなしで直接測定

• 位相シフトは1kHzで0.003°未満

  応用

  14 シャントで 0.1mA から 100A までの幅広い電流測定をカバーできます。 AC 電流を測定する場合、A40B シャントの内部物理構造、コンポーネント、および精密な製造プロセスにより、周波数応答が平坦で、DC 抵抗に対する振幅誤差が小さいことが保証されます。さらに、100 kHz までの位相シフトも小さく、一般的な AC 電流測定では無視できます。 A40B シャントの優れた DC 抵抗安定性と組み合わせることで、帯域幅範囲全体にわたって電流を直接測定できるため、複雑な AC/DC 変換測定プロセスの必要性がなくなり、高精度の AC 電流測定が簡素化されます。これらの特性により、A40B シャントは高精度の電流測定に最適です。さらに、電流範囲が広いため、大電流トランスコンダクタンスアンプの検証が可能になります。 A40B の低い位相偏差は、非正弦波形の測定にとって重要であり、電力品質測定またはサンプリング パワー メーター測定アプリケーションに適しています。

  主なテクニカル指標

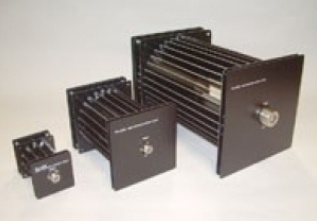

  A40B スプリッターには 4 つの異なるサイズのセットがあります。これら 4 つのグループには次のものが含まれます。

  定格電流入力時の対応する公称電圧出力は0.8Vです。出力は精密電圧計などの電圧測定器、AC測定標準器、AC/DC変換標準器、熱電変換器などで測定できます。

  同軸タイプのシャントは高性能であり、外部磁界強度の影響を受けにくいです。オープン構造と相まって熱放散が容易になり、シャントの自己発熱係数の影響が軽減されます。したがって、安定した抵抗特性を維持しながら、広い電流範囲で使用することができます。

  シャント抵抗は、電圧測定器との相互作用を最小限に抑えるように設計されています。 100A シャントの対応する抵抗はわずか 8mΩ で、電流範囲が 10mA に減少すると、抵抗は 80Ω に増加します。さらに、1mA シャントにはバッテリー駆動のバッファアンプが内蔵されています。 800Ωのシャント抵抗が測定装置にほとんど影響を与えないように出力電圧を駆動します。

  校正レポート

  A40B シリーズの高精度 DC および AC 電流シャントには、ISO 17025 認定の校正証明書が付属しています。

• 4 つの密閉シャント: 1 mA、10 mA、20 mA、50 mA

• 5 つの小型フォームファクタ同軸スプリッタ: 100 mA、200 mA、500 mA、1 A、2 A

• 3 つの中型同軸スプリッター: 5A、10A、20A

• 2 つの大型同軸スプリッター: 50 A、100 A

テクニカル指標:

基本的な電気仕様の概要

最大AC-DC差
