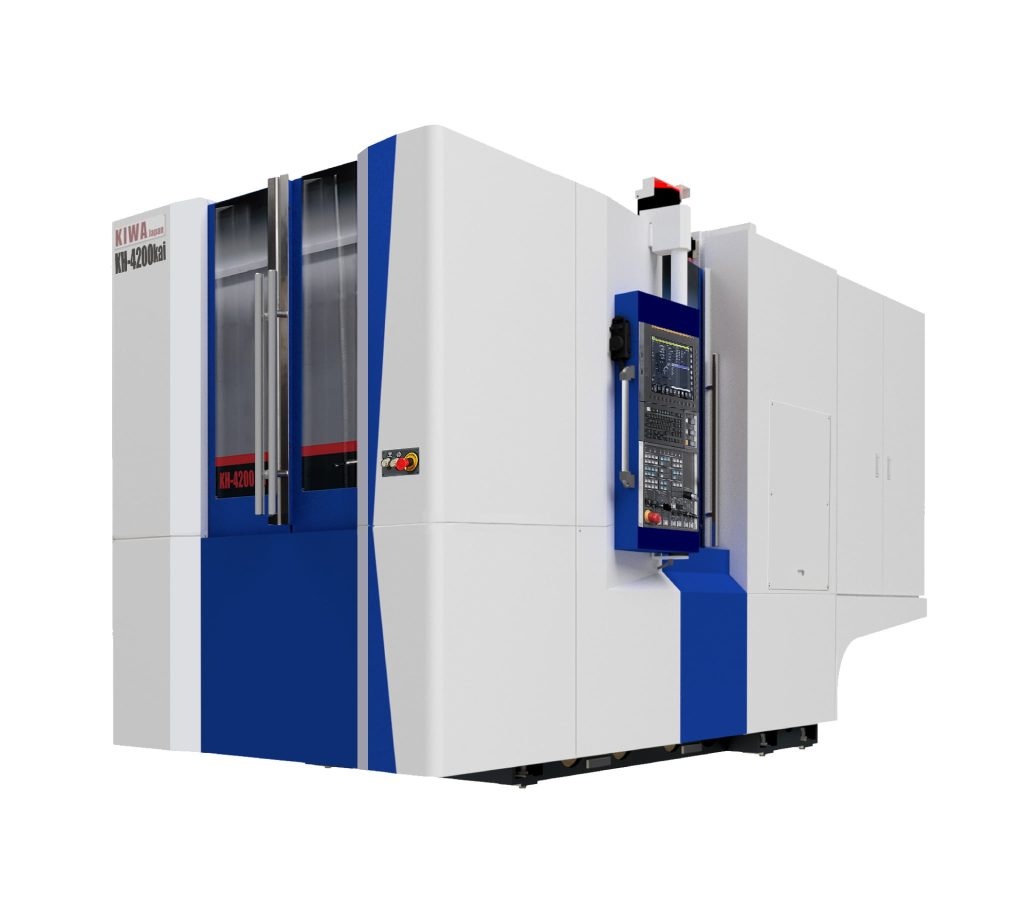

KH-4200kai
コンパクト・パワフル・高速 KH-4100kaiのハイパフォーマンスモデル 前面機幅 1,620mm コンパクトなフロアスペースを保ちつつ、ストロークを延長 切削能力とスピードも大幅に向上
| 主軸形式 | BT40［OP. CAT40/HSK-A63］ |
|---|
| 主軸回転速度 | 12,000 min-1 ダイレクトドライブ
［OP. 15,000 min-1 ダイレクトドライブ］
［OP. 20,000 min-1 ビルトイン］ |
|---|
| パレット数 | 2面 ［OP. 5面］ |
|---|
| パレット作業面の大きさ | 400×400 mm |
|---|
| パレット最大振り回し径 | Ф630 mm |
|---|
| ワーク最大高さ | 920 mm |
|---|
| X/Y/Z軸移動量 | 560 / 660 / 560 mm |
|---|
| 早送り速度 | X/Y/Z軸：90,000 mm/分 |
|---|
| B軸テーブル速度 | 90°割出：0.58秒 |
|---|
| 工具収納本数 | 60本 |
|---|
| 搭載NC | FANUC 0i-MF Plus ［OP. 31i -B Plus］ |
|---|
所要床面の大きさ
* クーラントタンク含む
* チップコンベア含まず | 1,722 x 4,131 mm |
|---|

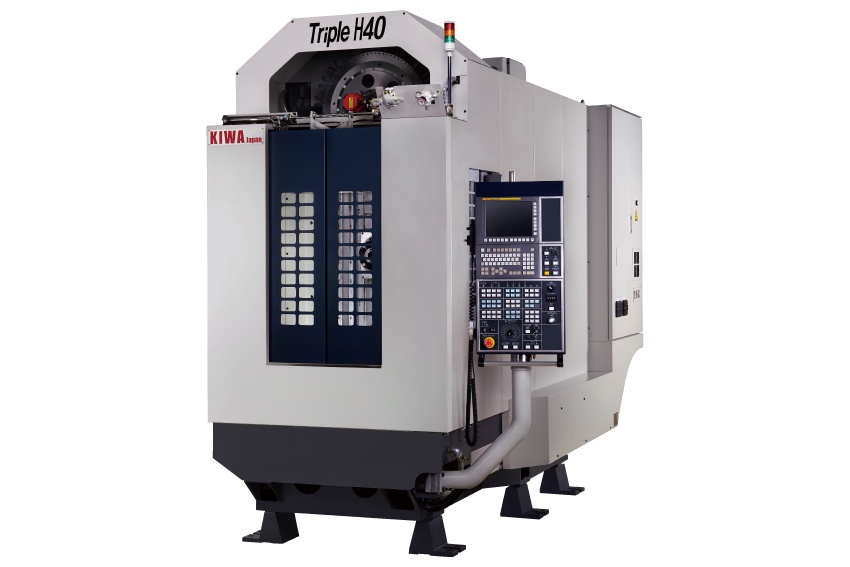

Triple H40
全軸コラムトラバース方式、横形マシニングセンタ 3軸コラム移動方式のため高剛性。鉄も楽々削れます。 ワーク側固定による多様なアプリケーション対応。様々なニーズに対応します。 加工室完全分離によるトラブルレス設計。 わずか1,400mmの機械幅(標準ストロークの場合)。省スペースでライン構築も容易です。
| 主軸形式 | BT40 / CAT40 / HSK-A63 |
|---|
| 主軸回転速度 | 8,000 min-1［OP. 12,000 min-1］ |
|---|
| パレット数 | 1 |
|---|
| テーブル/パレット作業面の大きさ | 820 x 450 mm (標準ストロークの場合) |
|---|
| ワーク最大高さ | 790 mm (標準ストロークの場合) |
|---|
| X/Y/Z軸移動量 | 510 / 510 / 400 mm
［OP. 700 / 510 / 400 mm］
［OP. 1000 / 510 / 400 mm］
［OP. 1500 / 510 / 400 mm］
［OP. 1500 / 1500 / 400 mm］ |
|---|
| 早送り速度（X/Y/Z軸） | 60,000 mm/min |
|---|
| 工具収納本数 | 20［OP. 40/60/80］ |
|---|
| 搭載NC | FANUC 0i-MF Plus |
|---|
所要床面の大きさ
* クーラントタンク含む
* チップコンベア含まず | 1,637 x 3,855 mm (標準ストロークの場合) |
|---|

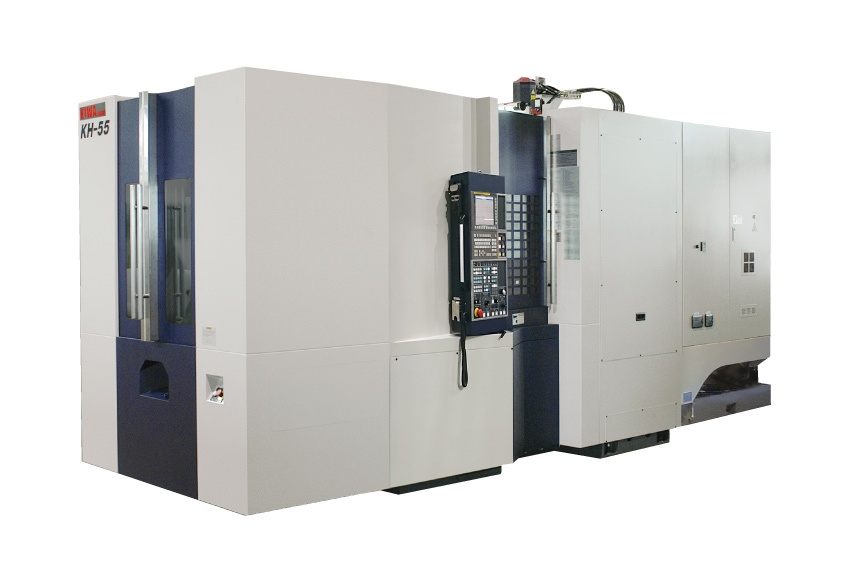

KH-55
高トルク、高剛性のビルトインスピンドルを採用。 ハイブリッドガイド（オプション）により高剛性化実現。 高トルク、高剛性のビルトインスピンドルを採用。 X/Yストローク880mm、振り回し径Ф900mmの主軸40番仕様もラインナップ。
| 主軸形式 | BT50 |
|---|
| 主軸回転速度 | 10,000 min-1ビルトイン
［OP. 6,000 min-1］ |
|---|
| パレット数 | 2 ［OP. シングル/6］ |
|---|
| パレット作業面の大きさ | 500х500 mm ［OP. 630х630 mm］ |
|---|
| パレット最大振り回し径 | Ф900 mm |
|---|
| ワーク最大高さ | 1,000 mm |
|---|
| X/Y/Z軸移動量 | 800 / 800 / 800 mm |
|---|
| 早送り速度（X/Y/Z軸） | 60,000 mm/min |
|---|
| 工具収納本数 | 40本 ［OP. 60/120/240］ |
|---|
| 搭載NC | FANUC 31i |
|---|
所要床面の大きさ
（チップコンベア含まず） | 5,683х3,006 mm （2APC+40ATC）
6,168х3,091 mm （2APC+120ATC） |
|---|
|
