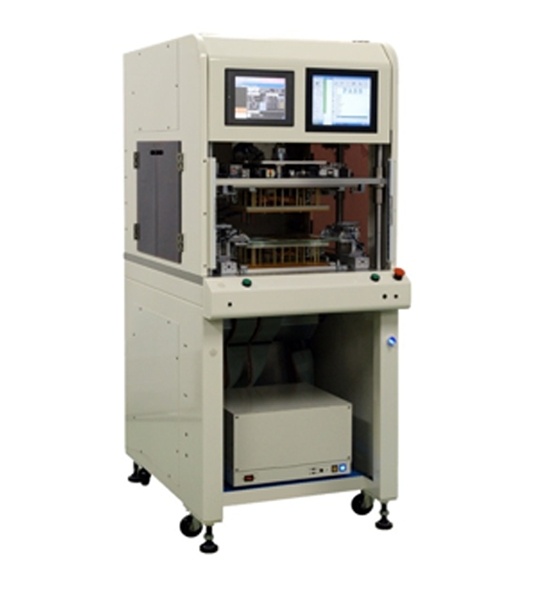

FPC対応通電検査装置 DS Series Model DS100
FPCメーカーによる、FPCのための通電検査装置 効率的なステップ搬送と反転機能を搭載したFPC対応通電検査装置。テンションをかけない独自搬送方式で異形や補強板付FPCにも対応可能。 高精度自動学習アライメント方式で高い直行率を実現。治具交換もワンタッチ！
| モデル | DS100 | DS202 | DS203 | DS301 |
|---|
| 基板サイズ (mm) | ～250×270 | ～260×360 | ～305×510 | ～610×270 | | 検査ポイント | 2,048P | 4,096P | 6,144P | 4,096P | | 測定ユニット | TY-CHECKER TYPE E | | 検査項目 | 導通検査2端子法及び4端子法(ミリオーム検査) / 絶縁検査 | | データ入力 | ネットリストからダウンロード / 良品から吸い上げ | | 結果出力 | NG / 抵抗値表示 | | 操作方法 | タッチパネル・操作ボタン | | 電源 | AC200～220V ±10% 単相 50/60 Hz 15A 以下 | | 装置サイズ (mm) | DS100：700(W)×1000(D)×1670(H)
DS202：700(W)×1200(D)×1740(H) |

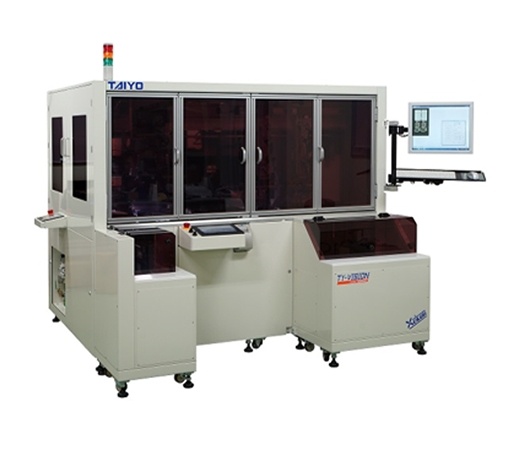

Model DS202AT
FPCのための通電検査機シリーズから、自動機登場 FPC対応通電検査装置「DSシリーズ」から登場した全自動モデル。効率化された搬送システムで検査にか かる時間を極限まで削減。投入からＮＧマーキング、良品/不良品の振り分けまでこれ1台でOKの多機能モ デルです。
| モデル | DS202AT | DS203AT |
|---|
| 基板サイズ (mm) | ～260×360 | ～305×510 | | 検査ポイント | 4,096P | 6,144P | | 測定ユニット | TY-CHECKER TYPE E | | 検査項目 | 導通検査2端子法及び4端子法（mΩ検査） / 絶縁検査 | | データ入力 | ネットリストからダウンロード / 良品より吸い上げ | | 結果出力 | NG / 抵抗値表示 | | 操作方法 | タッチパネル・操作パネル | | 電源 | AC200～220V ±10％ 単相 50/60Hz 20A 以下 | | 装置サイズ (mm) | DS203AT：1985(W)×1580(D)×1790(H) |

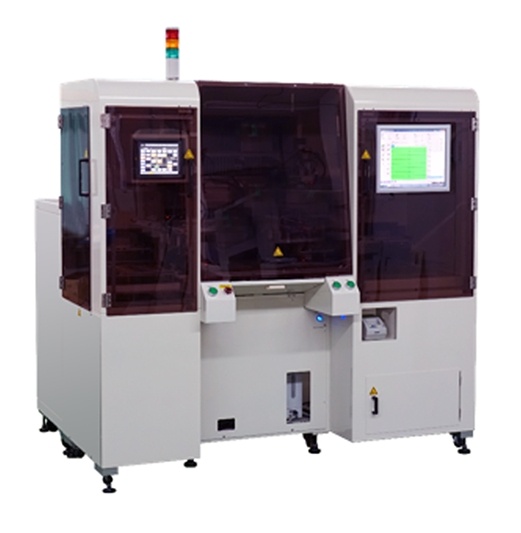

自動最終外観検査装置 A300 Series Model A307
欲しかった機能が凝縮された、高精細対応自動機 両面検査だけでなく、異なる条件での片面2回検査も可能。クリーンローラー、重なり投入検知機能、合紙抜挿機能も標準搭載。
| モデル | A307DC |
|---|
| 基板サイズ (mm) | 45×50～200×300 | | 基板厚み (mm) | 0.2～2.0 | | カメラタイプ | 16,000画素カラーラインセンサーカメラ | | カメラ角度 | 3段階切替可能 | | 分解能 | 5μm / 10μm（標準） | | 光源 | 白色LED (エントリーごとに光量調整可) | | 電源 | AC 200/208/220/230V ±10% 三相 50/60 Hz 30A | | 装置サイズ (mm) | 2248(W)×1687(D)×1987(H)（運用時） |
|
